一、使用条件
本产品适用于冶金、矿山、建材、能源、交通等行业中机械设备的稀油润滑，工作介质为粘度等级N22～N460(相当于IS0 VG22～460)的工业润滑油。
整体式稀油站的特点为全部零部件均布置在油箱上，性能参数基本上和XYZ-G型相同，但将流量大于125L/min的五种规格稀油站亦制成整体式，因而这些较大的油站仍可实现整体吊装，无地脚螺栓，使安装特别方便；特别适合于稀油占地面积受到限制的场合；但稀油站上面和四周需留足够的维修高度和面积；由于油泵在油箱顶上，因此选用的油泵应有足够的吸入高度，特别当润滑油粘度高，油温低时更要引起重视。
整体式稀油站的供油压力≤0.4MPa，过滤精度0.08～0.12mm(低粘度时允许采用小值)，冷却水温度≤30℃，压力为0.2～0.4MPa,冷却器进油温度为50℃,通过冷却器后温降≥8℃;采用电加热器提高油温。

二、工作原理
与XYZ-G 型≤125L/min的稀油站相同，亦采用电加热器提高油温。

三、结构特点
亦与XYZ-G型≤125L/min的稀油站相同,但采用磁网一体化进行回油过滤后,均取消了外加的磁过滤器；仪表盘(板)亦与XYZ-6G～125G相同。

四、技术参数
型号
公称流量
L/min
供油压力
MPa
供油温度
℃
油箱容积
m3
加热功率
Kw
冷却面积
m2
冷水耗量
m3/h
XYZ-250GZ
250
≤0.4
40±3
3
24
12
22.5
XYZ-290GZ
290
3.2
16
26
XYZ-315GZ
315
3.5
20
28
XYZ-350GZ
350
4.2
24
21.6
XYZ-400GZ
400
4.5
24
36

型号
过滤面积
m2
过滤精度
mm
电机功率
Kw

出油口DN2
mm
回油口DN1
mm
总图代号
XYZ-250GZ
0.84
0.08
7.5
65
125
NR X 2.01.1.00
XYZ-290GZ
11
150
NR X 2.01.2.00
XYZ-315GZ
11
80
NR X 2.01.3.00
XYZ-350GZ
1.31
0.12
11
NR X 2.01.4.00
XYZ-400GZ
11
NR X 2.01.5.00

五、外形尺寸

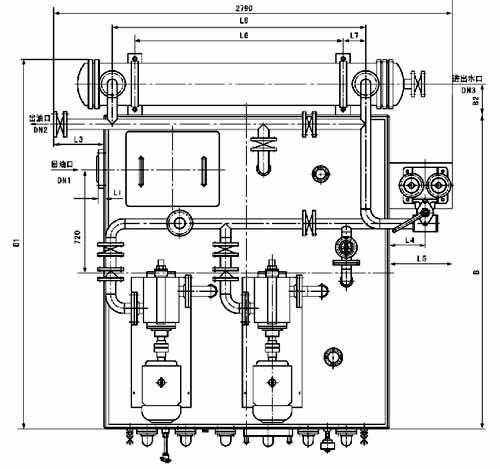

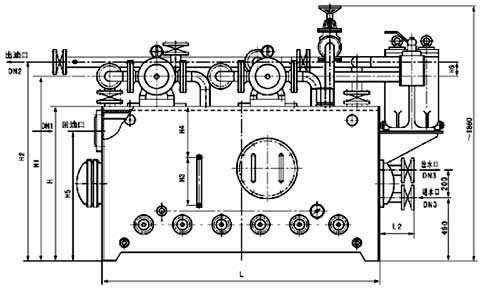

XYZ-GZ 型稀油站外形尺寸
型号
DN1
DN2
DN3
L
B
H
L1
L2
L3
L4
L5
XYZ-250GZ
125
65
65
1900
2100
1020
24
272
450
220
440
XYZ-290GZ
150
65
65
1900
2200
1020
24
292
450
220
440
XYZ-315GZ
150
80
65
2000
2200
1120
24
292
350
220
440
XYZ-350GZ
150
80
80
2100
2200
1120
24
397
250
220
440
XYZ-400GZ
150
80
80
2100
2200
1120
24
397
250
220
440

型号
L6
L7
L8
B1
B2
H1
H2
H3
H4
H5
H6
XYZ-250GZ
660
152
960
2535
218
1260
1365
350
230
840
105
XYZ-290GZ
1065
152
1365
2635
218
1260
1365
350
230
840
105
XYZ-315GZ
1475
152
1775
2635
218
1360
1465
450
230
940
105
XYZ-350GZ
1835
147
2175
2735
218
1260
1465
450
230
940
105
XYZ-400GZ
1835
147
2175
2735
218
1360
1465
450
230
940
105

六、原理图

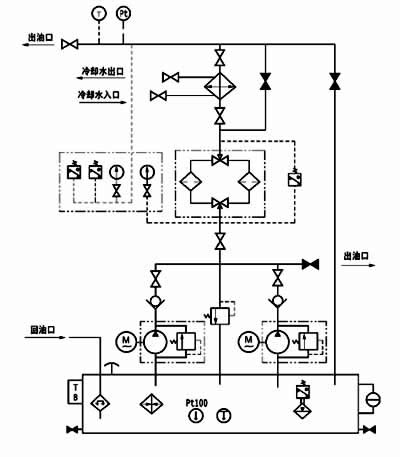

图1-3-2 XYZ-GZ 型稀油站原理图
七、仪表盘
和XYZ-6G～125G型稀油站的仪表盘（板）相同
序 号
标牌文字
1
出口油温
2
1#泵工作
3
2#泵工作
4
加热器工作
5
主机运行
6
可驱动主机
7
压力过低
8
供油口温高
9
油 位 低
10
压差过高
11
主机油温高
12
低压泵起动
13
低压泵停止
14
加热器起停
15
试 响
16
消除警报
17
1#为主*单独*2#为主
18
中控/机旁
19
油箱油温

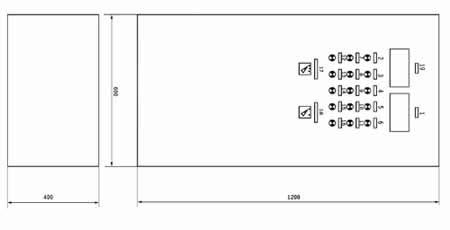

图1-3-3 XYZ-GZ型稀油站电控外形图
